일본 신전차 TK-X에 적용된 특수장갑 연구 성과

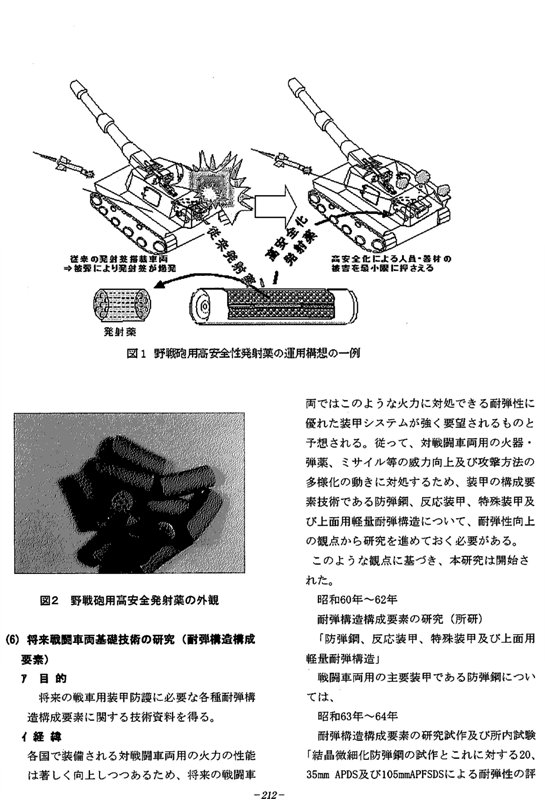

(6) 장래 전투차량 기초기술의 연구 (내탄구조 구성요소)



가. 목적
장래의 전차용 장갑방어에 필요한 각종 내탄구조 구성요소에 관하여 기술자료를 얻는다.



나. 경위
각국에서 장비된 대전투차량용 화력의 성능은 현저히 상향하고 있기 때문에, 장래의 전투차량에서는 이러한 화력에 대처 가능한 내탄성이 우수한 장갑 시스템이 강하게 요구 될것으로 예상한다. 따라서, 대전투차량용 화기, 탄약, 미사일등의 위력 향상 및 공격방법의 다양화 움직임에 대처하기 위해서, 장갑의 구성요소 기술인 방탄강(防彈鋼), 반응장갑, 특수장갑 및 상면용 경량 내탄구조에 관하여 내탄성 향상의 관점에서 연구를 진행시킬 필요가 있다. 이러한 관점을 기초로 하여 본 연구는 시작되었다.



1985년-1987년
내탄구조 구성요소의 연구(所硏)



[방탄강, 반응장갑, 특수장갑 및 상면용 경량 내탄구조] 전투차량용의 주요 장갑인 방탄강에 관하여는



1988년-1989년
내탄구조 구성요소의 연구 시험제작 및 연구소내 시험 [결정 미세화 방탄가의 시험제작과 이것에 대한 20mm, 35mm APDS 및 105mm APFSDS에 의한 내탄성의 평가

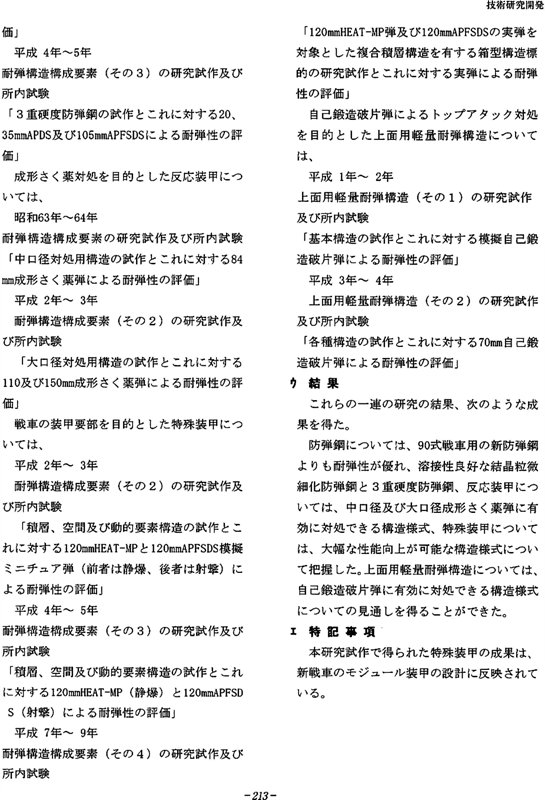

1992년-1993년
내탄구조 구성요소(제3)의 연구시험제작 및 연구소내 시험 [3중 경도 방탄강의 시험제작 및 이것에 대한 20mm, 35mm APDS 및 105mm APFSDS에 관한 내탄성의 평가]

성형작약탄 대처를 목적으로 하는 반응장갑에 관해서는



1988년-1989년
내탄구조 구성요소의 연구 시험제작 및 연구소내 시험 [중구경 대처용 구조의 시험과 이것에 대한 84mm 성형작약탄에 의한 내탄성의 평가]



1990년-1991년
내탄구조 구성요소 (제2)의 연구 시험제작 및 연구소내 시험 [대구경 대처용 구조의 시험제작 및 이것에 대한 110mm 및 150mm 성형작약탄에 의한 내탄성의 평가]

전차의 장갑요부를 목적으로 한 특수장갑에 관해서는



1990년-1991년
내탄구조 구성요소(제2)의 연구 시험제작 및 연구소내 시험 [적층, 공간 및 동적요소구조의 시험제작과 이것에 대한 120mm HEAT-MP 및 120mm APFSDS 모의 축사탄 (대탄은 고정폭발, 축사탄은 사격)에 의한 내탄성의 평가]



1992년-1993년
내탄구조 구성요소(제3)의 연구 시험제작 및 연구소내 시험 [적층, 공간 및 동적요소구조의 시험제작과 이것에 대한 120mm HEAT-MP (고정폭발)과 120mm APFSDS (사격)에 의한 내탄성의 평가]



1995년-1997년
내탄구조 구성요소 (제4)의 연구 시험제작 및 연구소내 시험 [120mm HEAT-MP 및 120mm APFSDS의 실탄을 대상으로 복합적층구조를 가진 상자형 구조표적의 연구 시험제작과 이것에 대해 실탄의 내탄성 평가]

자기단조파편탄의 상부공격 대처를 목적으로 한 상면용 경량 내탄구조에 관해서는



1989년-1990년
상면용 경량 내탄구조 (제1)의 연구 시험제작 및 연구소 내 시험 [기본구조의 시험제작과 이것에 대한 모의 자기단조파편탄에 대한 내탄성의 평가]



1991년-1992년
상면용 경량내탄구조 (제2)의 연구 시험제작 및 연구소내 시험 [각종 구조의 시험 제작 및 이것에 대한 70mm 자기단조파편탄에 대한 내탄성의 평가]



다. 결과
이것이 일련의 연구의 결과이며, 다음과 같은 성과를 얻었다. 방탄강에 대해서는 90식 전차용 신형 방탄강 보다도 내탄성이 뛰어나며, 용접성 양호한 결정립미세화 방탄강과 3중 경도 방탄강, 반응장갑에 대해서는 중구경 및 대구경 성형작약탄에 유효하게 대처 가능한 구조양식, 특수장갑에 대해서는, 대폭적인 성능향성이 가능한 구조양식에 대하여 파악하였다. 상면용 경량내탄구조에 관해서는 자기단조파편탄의 유효하게 대처 가능한 구조양식에 관한 전망을 얻을 수 있었다.



라. 특기사항
본 연구 시험제작에서 얻은 특수 장갑의 성과는 신전차(97년 이후이므로 TK-X를 지칭)의 모듈장갑의 설계에 반영되어있다.
